    ระบบเครื่องชั่งส่วนผสมคอนกรีตชนิดถังชั่งเดียว (Concrete Mixing single Scale)

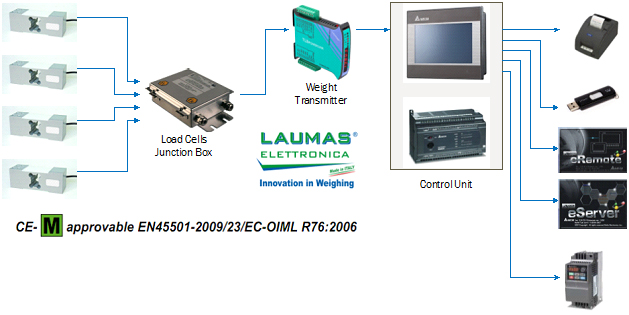

    รูปภาพระบบงานพื้นฐานสำหรับงานเครื่องชั่งในอุตสาหกรรมทุกชนิด

    คุณสมบัติของโมดูลอ่านน้ำหนัก TLB485

         POWER SUPPLY and CONSUMPTION    12 - 24 VDC +/- 10% ; 5 W
         No LOAD CELLS IN PARALLEL and SUPPLY    max 8 ( 350 ohm ); 5VDC/120mA
         LINEARITY    < 0.01% Full Scale
         THERMAL DRIFT    < 0.0005 % F.S. /°C
         A/D CONVERTER    24 bit (16000000 points) 4.8kHz
         MAX DIVISIONS (with measure range: +/- 10mV =2mV/V)    ± 999999
         MEASURE RANGE    ± 39 mV
         MAX LOAD CELL’S SENSITIVITY    ± 7 mV/V
         MAX CONVERSIONS PER SECOND    300 conversions/sec.
         DISPLAY RANGE    - 999999 ; + 999999
         DECIMALS / DISPLAY INCREMENTS    0 - 4 ; x 1 x 2 x 5 x 10 x 20 x 50 x 100
         DIGITAL FILTER / CONVERSION RATE    0.012 - 7 sec / 5 - 300 Hz
         LOGIC RELAY OUTPUTS    N.3 - max 115 VAC / 150mA
         LOGIC INPUTS    N.2 - optoisolated 5 - 24 VDC PNP
         SERIAL PORT    RS485
         BAUD RATE    2400, 4800, 9600, 19200, 38400, 115200
         HUMIDITY (condensate free)    85 %
         STORAGE TEMPERATURE    - 30°C + 80°C
         WORKING TEMPERATURE    - 20°C + 60°C
         WORKING TEMPERATURE (CE-M APPROVED)    -10°C + 40°C

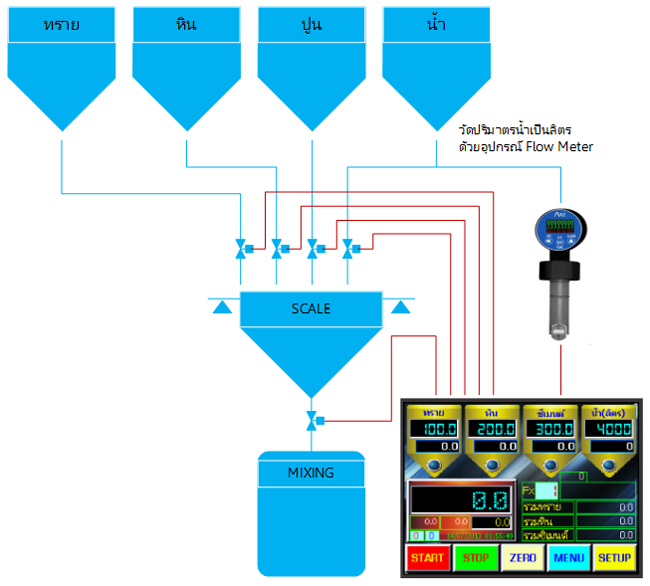

    รูปภาพระบบเครื่องชั่งส่วนผสมคอนกรีตชนิดชั่งส่วนผสมทีละอย่าง

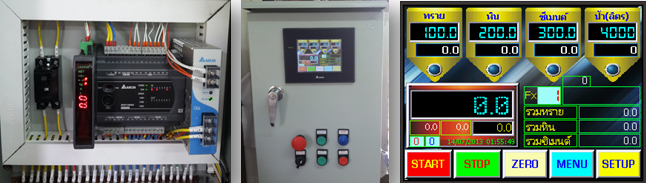

    คุณสมบัติทั่วไปของระบบเครื่องชั่ง

            - ใช้โมดูลในการอ่านค่าน้ำหนักจากโหลดเซลคุณภาพสูงจากประเทศอิตาลี Model TLB485 ซึ่งมีมาตรฐานรับรองผลิตภัณฑ์จากองค์กรต่างๆในกลุ่มยูโรโซนมากมาย

            - แสดงผลเป็นภาษาไทยได้

            - ควบคุมระบบงานเครื่องชั่งผ่านจอทัชสกรีนขนาด 5.6” ทำงานร่วมกับ PLC ทำให้ง่ายต่อการใช้งาน

            - สามารถเขียนโปรแกรมโปรเซสควบคุมระบบงานเครื่องชั่งได้ตามความต้องการของลูกค้า

            - สามารถสร้างสูตรในการผลิตได้ 250 รายการ เก็บค่าได้ขณะไม่มีกระแสไฟฟ้าจ่ายให้ระบบ

            - การการรักษาความปลอดภัยของระบบด้วยรหัสผ่าน 5 ระดับ

            - จอภาพแสดงสีได้สูงสุด 65K เฉดสีและสามารถ

            - มีพอร์ตสื่อสาร RS-232 เพื่อสั่งงานเครื่องพิมพ์และอุปกรณ์ต่างๆที่สามารถสื่อสารด้วย RS-232

            - มีพอร์ต RS-485 2 พอร์ต สำหรับการสื่อสารกับอุปกรณ์ในรูปแบบ MODBUS และโปรโตคอลต่างๆมากมาย

            - สามารถบันทึกข้อมูลการชั่งน้ำหนักลงอุปกรณ์เก็บข้อมูลแบบ USB ได้

    คุณสมบัติเกี่ยวกับโปรแกรมควบคุมการชั่งส่วนผสมทีละอย่าง

            - โปรแกรมสามารถควบคุมการชั่งส่วนผสมคอนกรีต สามารถควบคุมอุปกรณ์การฟีดที่เป็นโซลีนอด์ยวาล์ว เม็กเนติกรีเลย์ อินเวอร์เตอร์ไดร์วมอเตอร์ เป็นต้น

            - เลือกโหมดการชั่งน้ำหนักได้หลายโหมด เช่น

                   ° ชั่งเสร็จแล้วปล่อย เมื่อชั่งวัตถุตัวแรกเสร็จแล้วปล่อยออก แล้วจึงกลับไปชั่งวัตถุดิบตัวที่สอง

                   ° ชั่งเสร็จแล้ว Tare เมื่อชั่งวัตถุดิบตัวแรกเสร็จทำการ Tare นำหนักให้เป็นศูนย์ แล้วจึงชั่งวัตถุดิบตัวที่สอง

                   ° ชั่งแบบรวมน้ำหนักจนครบ Batch เมื่อชั่งวัตถุดิบตัวแรกเสร็จก็จะทำการโหลดค่าวัตถุดิบที่สองมาชั่งต่อจากน้ำหนักเดิมจนครบ Batch

            - เมื่อชั่งวัตถุดิบแต่ละอย่างเสร็จเครื่องจะทำหารรวมน้ำหนักแยกเป็นประเภทให้ ทำให้ผู้ใช้รู้ปริมาณการใช้วัตถุดิบแต่ละอย่างได้

            - มีโหมด Auto / Manual ให้เลือกใช้งาน

            - สามารถพิมพ์ตั๋วชั่งน้ำหนักในแต่ละ Batch ที่ชั่ง หรือพิมพ์สรุปรายงานการชั่งผ่านเครื่องพิมพ์แบบ Serial Port

            - สามารถต่ออุปกรณ์ Paddle Flow Meter เพื่อวัดปริมาตรน้ำในการผสมคอนกรีตในแต่ละสูตรการผสม โดยระบบทำสั่งงานปั๊มน้ำให้เติมน้ำในอัตราส่วนผสมที่กำหนดในสูตรอัตโนมัติ

            - สามารถกำหนดได้ว่าต้องการเติมน้ำยาในส่วนผสมคอนกรีตได้ ถ้ามีการกำหนดให้เติมน้ำยาระบบจะเติมน้ำยาให้อัตโนมัติ
