    ระบบเครื่องชั่งส่วนผสมคอนกรีตแบบแยกชั่งส่วนผสม (Concrete Mixing Multi Scale)

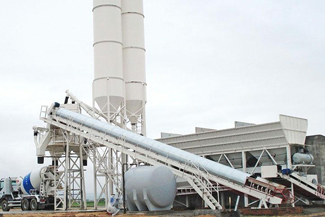

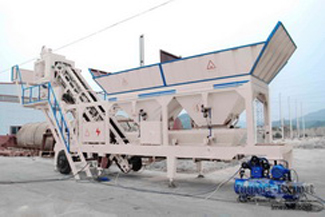

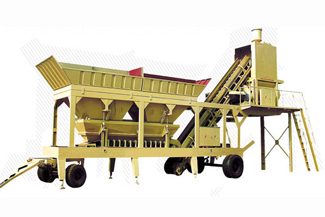

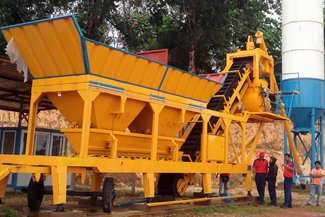

    รูปภาพระบบเครื่องชั่งส่วนผสมคอนกรีตแบบแยกเครื่องชั่งแต่ละส่วนผสม

    คุณสมบัติของโมดูลอ่านน้ำหนัก TLB485

         POWER SUPPLY and CONSUMPTION    12 - 24 VDC +/- 10% ; 5 W
         No LOAD CELLS IN PARALLEL and SUPPLY    max 8 ( 350 ohm ); 5VDC/120mA
         LINEARITY    < 0.01% Full Scale
         THERMAL DRIFT    < 0.0005 % F.S. /°C
         A/D CONVERTER    24 bit (16000000 points) 4.8kHz
         MAX DIVISIONS (with measure range: +/- 10mV =2mV/V)    ± 999999
         MEASURE RANGE    ± 39 mV
         MAX LOAD CELL’S SENSITIVITY    ± 7 mV/V
         MAX CONVERSIONS PER SECOND    300 conversions/sec.
         DISPLAY RANGE    - 999999 ; + 999999
         DECIMALS / DISPLAY INCREMENTS    0 - 4 ; x 1 x 2 x 5 x 10 x 20 x 50 x 100
         DIGITAL FILTER / CONVERSION RATE    0.012 - 7 sec / 5 - 300 Hz
         LOGIC RELAY OUTPUTS    N.3 - max 115 VAC / 150mA
         LOGIC INPUTS    N.2 - optoisolated 5 - 24 VDC PNP
         SERIAL PORT    RS485
         BAUD RATE    2400, 4800, 9600, 19200, 38400, 115200
         HUMIDITY (condensate free)    85 %
         STORAGE TEMPERATURE    - 30°C + 80°C
         WORKING TEMPERATURE    - 20°C + 60°C
         WORKING TEMPERATURE (CE-M APPROVED)    -10°C + 40°C

    คุณสมบัติทั่วไปของระบบเครื่องชั่ง

            - ใช้โมดูลในการอ่านค่าน้ำหนักจากโหลดเซลคุณภาพสูงจากประเทศอิตาลี Model TLB485 ซึ่งมีมาตรฐานรับรองผลิตภัณฑ์จากองค์กรต่างๆในกลุ่มยูโรโซนมากมาย

            - แสดงผลเป็นภาษาไทยได้

            - ควบคุมระบบงานเครื่องชั่งผ่านจอทัชสกรีนขนาด 7” ทำงานร่วมกับ PLC ทำให้ง่ายต่อการใช้งาน

            - สามารถเขียนโปรแกรมโปรเซสควบคุมระบบงานเครื่องชั่งได้ตามความต้องการของลูกค้า

            - สามารถสร้างสูตรในการผลิตได้ 250 รายการ เก็บค่าได้ขณะไม่มีกระแสไฟฟ้าจ่ายให้ระบบ

            - การการรักษาความปลอดภัยของระบบด้วยรหัสผ่าน 5 ระดับ

            - จอภาพแสดงสีได้สูงสุด 65K เฉดสีและสามารถ

            - มีพอร์ตสื่อสาร RS-232 เพื่อสั่งงานเครื่องพิมพ์และอุปกรณ์ต่างๆที่สามารถสื่อสารด้วย RS-232

            - มีพอร์ต RS-485 2 พอร์ต สำหรับการสื่อสารกับอุปกรณ์ในรูปแบบ MODBUS และโปรโตคอลต่างๆมากมาย

            - สามารถบันทึกข้อมูลการชั่งน้ำหนักลงอุปกรณ์เก็บข้อมูลแบบ USB ได้

            - สามารถต่อสวิทช์ภายนอกเพื่อสั่งงานโหมดการทำงาน Manual ได้

            - มี Alarm แจ้งเตือนเมื่อเกิดความผิดพลาดขึ้นในระบบ ทำให้ง่ายในการตรวจเช็ค

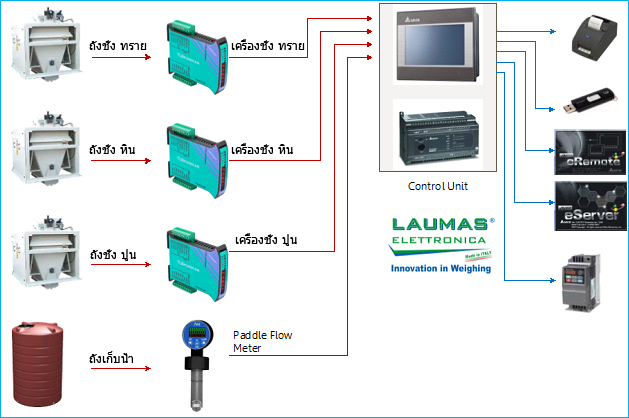

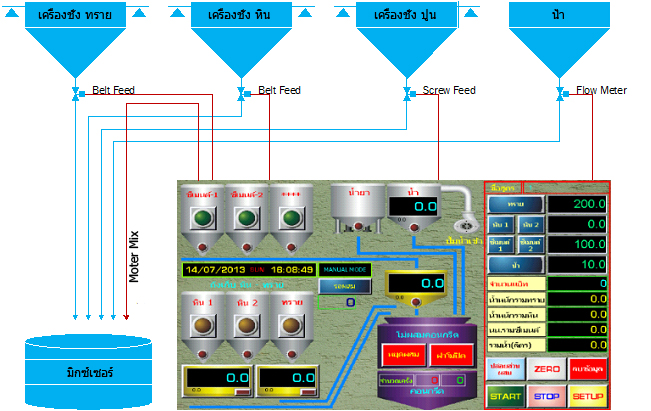

    รูปภาพโครงสร้างระบบเครื่องชั่งส่วนผสมคอนกรีตแบบแยกเครื่องชั่ง

    คุณสมบัติเกี่ยวกับโปรแกรมควบคุมการชั่งส่วนผสมคอนกรีตแบบแยกเครื่องชั่งแต่ละส่วนผสม

            - ติดตั้งอุปกรณ์การอ่านน้ำหนักแยกแต่ละส่วนผสมคือ ทราย หิน ปูน และติด Paddle Flow Meter สำหรับวัดปริมาตรน้ำ ทำให้การชั่งน้ำหนักมีความรวดเร็ว

            - การแสดงค่าน้ำหนักจากเครื่องชั่งทั้งสามและ Flow Meter สามารถมองจากหน้าจอ HMI ขนาด 7”ได้ทั้งหมด

            - การปรับค่าหรือตั้งค่าต่างของเครื่องชั่งและ Flow Meter สามารถทำผ่านจอได้ง่าย

            - สามารถกำหนดสูตรการผสมคอนกรีตได้โดยผ่านหน้าจอ HMI และเก็บข้อมูลไว้บนจอได้ขณะไม่มีกะแสไฟฟ้า

            - แสดงกราฟฟิคและสถานการณ์ทำงานของอุปกรณ์ต่างๆในระบบ ทำให้มองเห็นภาพรวมของการทำงานได้โดยง่าย

            - โปรแกรมออกแบบให้ควบคุมตั้งแต่กระบวนการชั่งน้ำหนักจนถึงกระบวนการมิกซ์ส่วนผสมแบบอัตโนมัต

            - มีโหมดการทำงานแบบ Manual / Auto ให้เลือกใช้งาน

            - บันทึกข้อมูลการชั่งน้ำหนักในแต่ละ Batch และรวมน้ำหนักในแต่ละส่วนผสมแสดงบนหน้าจอ

            - เก็บข้อมูลการชั่งน้ำหนักส่วนผสมในแต่ละ Batch บันทึกลงตารางเพื่อสามารถย้อนดูการทำงานภายหลังได้ และสามารถบันทึกข้อมูลลงหน่วยความจำประเภท USB ได้

            - สามารถ Calibrate เครื่องชั่งทั้ง 3 เครื่องและ Flow Meter ผ่านหน้าจอได้อย่างสะดวก พร้อมมีรหัสผ่านป้องกัน

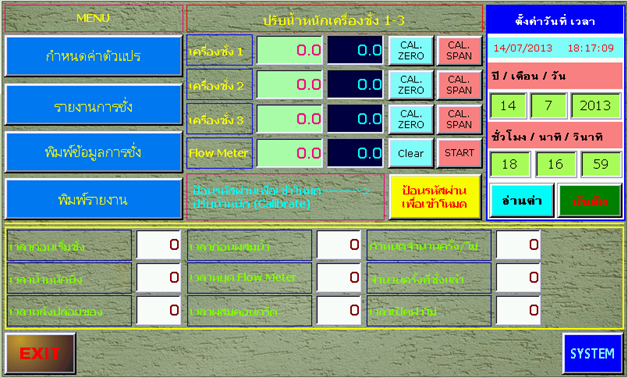

    รูปภาพหน้าจอการ Setup และ Calibrate

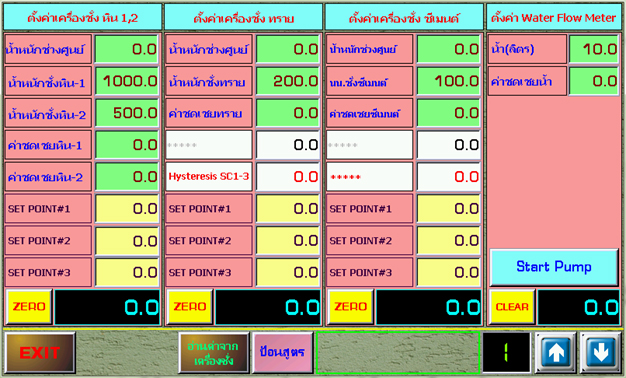

    รูปภาพหน้าจอการกำหนดสูตรส่วนผสมคอนกรีต
