    เครื่องชั่งบรรจุของเหลว (Pail Filling Machine)

    รูปภาพระบบเครื่องชั่งส่วนผสมคอนกรีตแบบแยกเครื่องชั่งแต่ละส่วนผสม

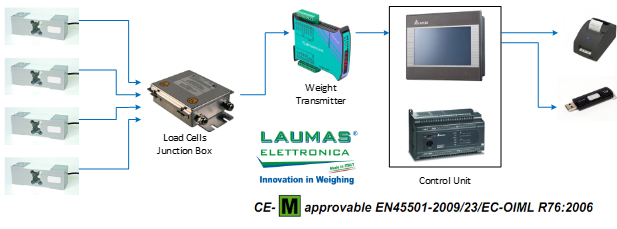

    อุปกรณ์ประกอบระบบเครื่องชั่ง

    คุณสมบัติของโมดูลอ่านน้ำหนัก TLB485

         POWER SUPPLY and CONSUMPTION    12 - 24 VDC +/- 10% ; 5 W
         No LOAD CELLS IN PARALLEL and SUPPLY    max 8 ( 350 ohm ); 5VDC/120mA
         LINEARITY    < 0.01% Full Scale
         THERMAL DRIFT    < 0.0005 % F.S. /°C
         A/D CONVERTER    24 bit (16000000 points) 4.8kHz
         MAX DIVISIONS (with measure range: +/- 10mV =2mV/V)    ± 999999
         MEASURE RANGE    ± 39 mV
         MAX LOAD CELL’S SENSITIVITY    ± 7 mV/V
         MAX CONVERSIONS PER SECOND    300 conversions/sec.
         DISPLAY RANGE    - 999999 ; + 999999
         DECIMALS / DISPLAY INCREMENTS    0 - 4 ; x 1 x 2 x 5 x 10 x 20 x 50 x 100
         DIGITAL FILTER / CONVERSION RATE    0.012 - 7 sec / 5 - 300 Hz
         LOGIC RELAY OUTPUTS    N.3 - max 115 VAC / 150mA
         LOGIC INPUTS    N.2 - optoisolated 5 - 24 VDC PNP
         SERIAL PORT    RS485
         BAUD RATE    2400, 4800, 9600, 19200, 38400, 115200
         HUMIDITY (condensate free)    85 %
         STORAGE TEMPERATURE    - 30°C + 80°C
         WORKING TEMPERATURE    - 20°C + 60°C
         WORKING TEMPERATURE (CE-M APPROVED)    -10°C + 40°C

    ระบบการชั่งน้ำหนัก

            - ใช้โมดูลอ่านน้ำหนัก TLB-485 จากประเทศอิตาลีให้ค่าอ่านละเอียดสูงสุด +/-999999 Divisions

            - พิกัดการชั่งน้ำหนักสูงสุด 30Kg. ค่าอ่านละเอียด 0.01Kg.

            - ติดตั้งโหลดเซลล SQB-50Kg. จำนวน 1 ตัว

            - แสดงผลน้ำหนักและควบคุมระบบทั้งผ่านจอ HMI ขนาด 3.5” 65K Color ทำงานร่วมกับ PLC

            - แสดงผลภาษาไทยและกราฟฟิคการการทำงานของระบบ พร้อมทั้งกำหนดค่าพารามิเตอร์ต่างๆผ่านจอ HMI

            - มีรหัสป้องการการเข้าถึงข้อมูล 5 ระดับ ป้องการระบบจากบุคคลที่ไม่เกี่ยวข้องได้

            - เก็บข้อมูลการชั่งน้ำหนักลงตารางเก็บประวัติข้อมูล (Historical Data Table) และสามารถเลือกบันทึกข้อมูลลงหน่วยความจำแบบ USB ได้

            - สามารถพิมพ์ข้อมูลผ่านเครื่องพิมพ์แบบ Serial Port และสามารถออกแบบรูปแบบการพิมพ์ได้

            - แสดง Alarm เมื่อระบบการชั่งน้ำหนักเกิดปัญหาขึ้น ง่ายต่อการตรวจเช็ค

            - แก้ไขโปรแกรมเพื่อให้ทำงานตามโปรเซสของลูกค้าได้

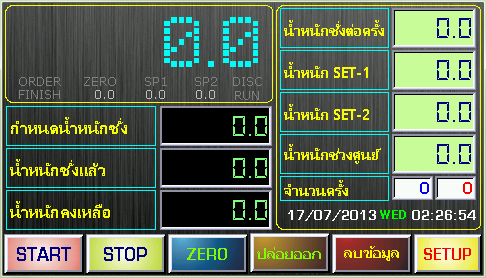

    รูปภาพตัวอย่างหน้าจอของเครื่องชั่งบรรจุของเหลว

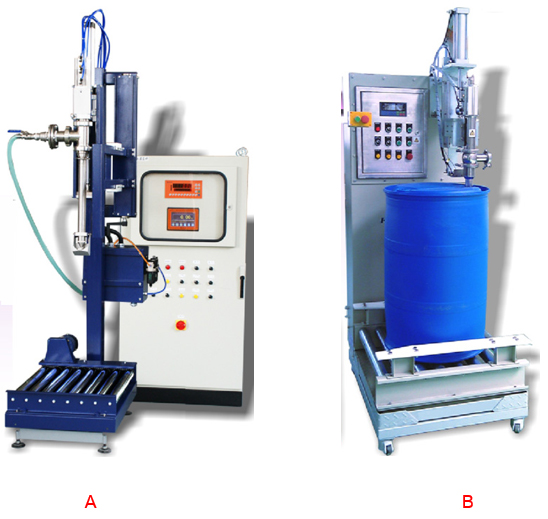

    ชุดโครงสร้างเครื่องบรรจุของเหลวลงถัง

            - โครงสร้างหลักของเครื่องทำจากสแตนเลส เกรด 304

            - ชุดหัวฟิลทำจากสแตนเลส ออกแบบให้มีซีลชนิดเทบล่อนชนิดทนต่อด่าง-กรด สามารถปรับขึ้นลงได้ตามขนาดภาชนะและควบคุมการชั่งน้ำหนักของเหลวด้วยวาล์ว 2 จังหวะ

            - ชุดแท่นชั่งน้ำหนักขนาด W400mm x L400mm H400mm

                   ° ชุดแท่นชั่งทำด้วยสแตนเลส 304 พร้อม Motor Drive ควบคุมความเร็วด้วย Inverter

                   ° ติดตั้ง Load Cells SQB-50Kg. X 1

                   ° ติดตั้ง Galvanize Roller Drive ด้านบนชุดแท่นชั่งน้ำหนัก

            - ติดตั้งอุปกรณ์ลม

                   ° กระบอกลมสำหรับยกชุดแขนยึดหัว Filling ขึ้นลง ขนาด Bore 50mm. Stroke 60mm.

                   ° กระบอกลมสำหรับควบคุมการฟิลของเหลวลงภาชนะทำงานสองจังหวะ

                   ° อุปกรณ์ Solenoid Valve ควบคุมทิศทางลม แบบ 24VDC
